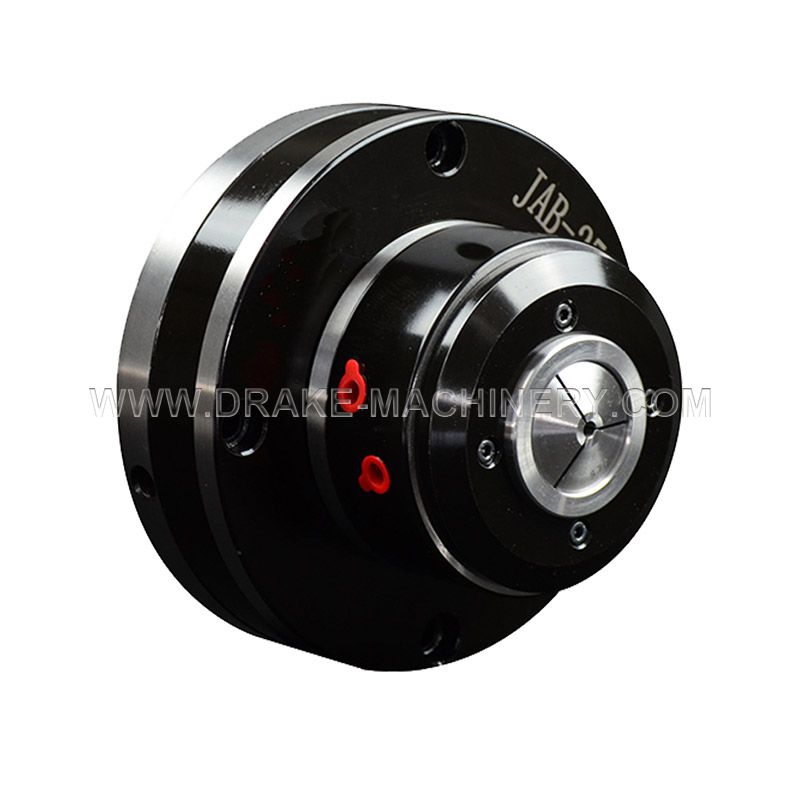

产品特点:
该卡盘可用于内钳或外钳结构。
热处理钢制整体成型结构,轴承无负荷,速度高,寿命长,温升低。
双向电源,强制打开夹头,永不卡死。气源中断时,夹头自锁。
直接法兰盘与主轴相连,安装快捷方便。可通过三点式组合阀与机器系统连接。
快速更换夹头,方便产品更换,夹头不回缩,工作长度可正常控制。
机身精度在0.01mm以内。
产品适用性:
数控车床、车床、磨床、分度板、4/5轴。
批量工件的车削。

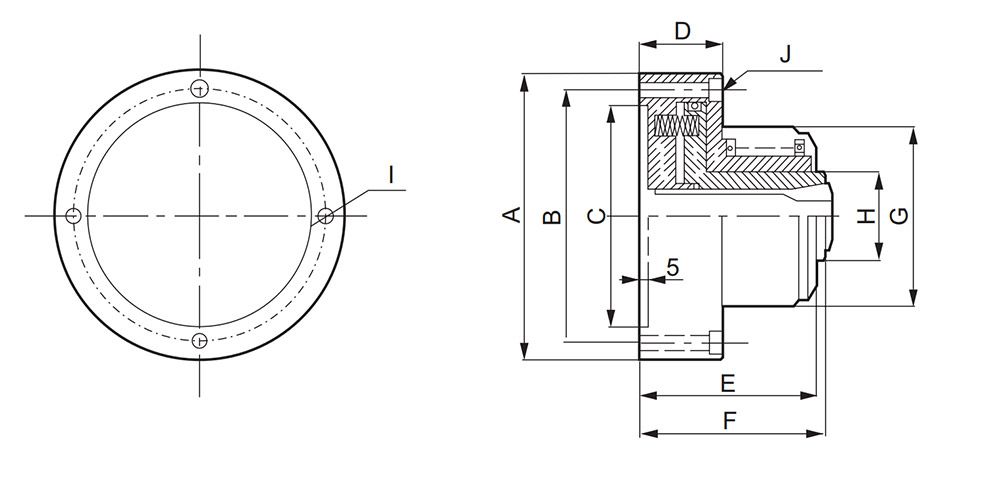

Product Drawings
Product Parameters
性能参数 | ||||||||
最大限度.速度(转/分钟) | 活塞行程(mm) | 夹紧行程(mm) | 夹紧力矩(N.m) | 工作压力(kg/cm²) | 夹紧范围(mm) | 配套夹头 | 净重(kg) | 最大使用压力 |
4000 | 4 | 1.52 | 3N.m | 38 | ∮215 | YB-15 | 3.2 | 38kg |
4000 | 4 | 1.52 | 15N.m | 38 | ∮525 | YB-25 | 9.5 | 38kg |
4000 | 4 | 1.52 | 30N.m | 38 | ∮540 | 16C | 13.5 | 38kg |
4000 | 4 | 1.52 | 35N.m | 38 | ∮560 | 20C | 20.35 | 38kg |
尺寸参数 | ||||||||
A | B | C (H6) | D | E | F | G | H | J |
∮100 | ∮84 | ∮70 | 40 | 73 | 80 | ∮71 | ∮30 | 4-M6 |
∮166 | ∮147 | ∮130 | 48 | 92 | 104 | ∮104 | ∮52 | 4-M8 |
∮187 | ∮168 | ∮150 | 50 | 105 | 118 | ∮168 | ∮72 | 4-M8 |
∮220 | ∮203 | ∮170 | 56 | 117 | 126 | ∮168 | ∮100 | 4-M10 |
注:夹紧力矩是通过以 6 kg/cm2 夹紧 20 mm 圆棒测得的。 | ||||||||
★以上产品数据仅供参考,可根据工件需要进行更改,可根据工件及加工要求定制。 ★ 产品不断改进,本目录参数如有变动,请与我们联系。 参数以最终确认为准! | ||||||||
