产品特点：
床身导轨经超音频淬火侯精磨，寿命长。齿轮经精密磨削，整机噪音低。
主轴通孔∅105MM,主轴系统刚性好，精度高。
无需调换挂轮能车削公制、英制、模数、径节共150种螺纹，通过调换挂轮，还能车削多种螺纹。
设有全长定程装备，安全可靠。
Product Parameters
| 技术参数： | |||||||

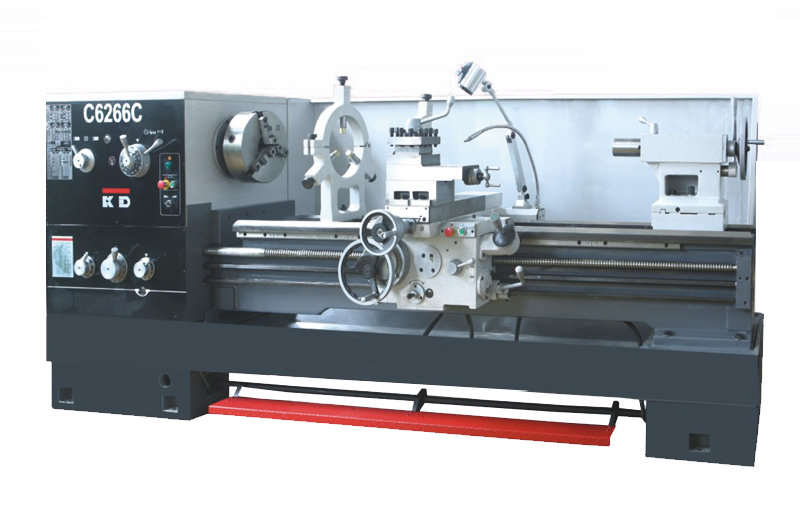

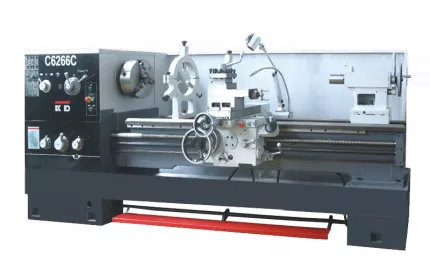

| 参数 | 型号 | C6256C | C6266C | C6277C | |||
| 最大回转直径 | 床身上 | ∅560mm | ∅660mm | ∅770mm | |||
| 刀架上 | ∅360mm | ∅420mm | ∅575mm | ||||
| 马鞍槽内 | ∅770mm | ∅870mm | ∅1050mm | ||||
| 床身宽度 | 405mm | ||||||
| 最大工件长度 | 1000/1500/2000/3000mm | 3000mm | |||||
| 最大车削长度 | 830/1330/1830/2830mm | ||||||
| 马鞍槽有效长度 | 230mm | ||||||
| 主轴 | 主轴头形式 | D8 | |||||
| 通孔直径 | ∅105mm | ||||||
| 内孔锥度 | ∅113mm | ||||||
| 转速级数 | 12 Steps | ||||||
| 转速范围 | 36-1600r/min | ||||||
| 切削螺纹 | 公制 范围/种数 | 1-14mm/22 | |||||
| 英制 范围/种数 | 28-2T.P.I/26 | ||||||
| 径节 范围/种数 | 56-4D.P/24 | ||||||
| 模数 范围/种数 | 0.5-7M.P/18 | ||||||
| 进给量 | 纵向 | 0.063-2.52mm/r | |||||
| 横向 | 0.027-1.07mm/r | ||||||
| 尾座套筒 | 外径 | ∅75mm | |||||
| 内孔锥度 | M.T.No.5 | ||||||
| 最大行程 | 150mm | ||||||
| 小刀架最大移动距离 | 145mm | ||||||
| 横溜板最大移动距离 | 310mm | 360mm | 430mm | ||||
| 车刀刀杆最大尺寸（宽×高） | 25×25mm | ||||||
| 主电动机功率（双速） | 7.5KW | 注：●可选配 | |||||
| 外形尺寸（长×宽×高） | 2500/3000/3500/4500×1100×1350mm | 2500/3000/3500/4500×1100×1450mm | 4500×1100×1540mm | ||||
| 净重量 | 2400/2650/2900/3250kg | 3000/3200/3400/3900kg | 4000kg | ||||
| 选 配 | 中心架 | ● | |||||
| 跟刀架 | ● | ○不可选配 | |||||
| 三防 | 卡盘防护 | ● | |||||
| 刀架防护 | |||||||
| 丝杆防护 | |||||||
| 注：以上参数可以按客户的需求进行更改设计。 | |||||||
| 以上参数仅供参考，随产品发展的需要进行设计更改，更改后恕不另行通知。 | |||||||

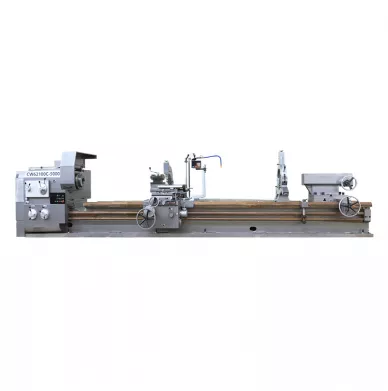

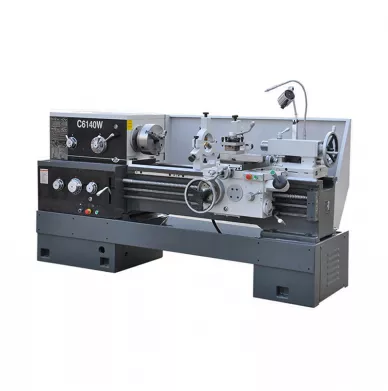

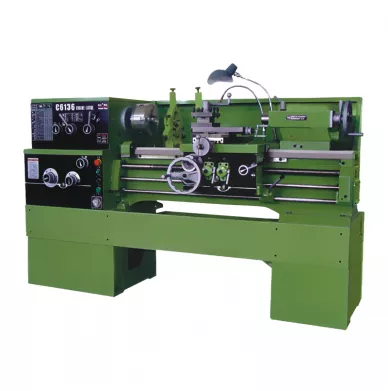

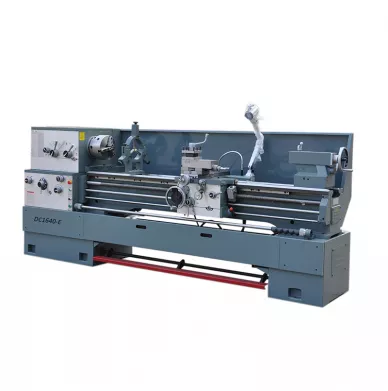

Related Products
