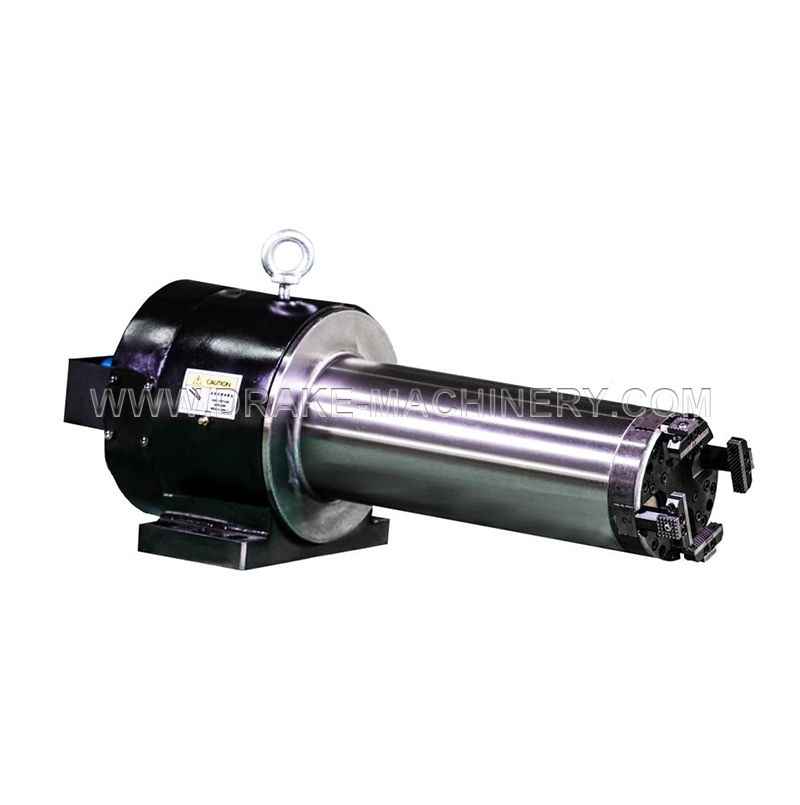

RY130 后卡

可选卡盘爪

(3)标准爪;可选爪:工字钢和槽钢爪;

(4)爪夹持范围:


推荐装备

从动齿轮:RY240-10-0310从动齿轮(Mn2.5Z72)

驱动齿轮:RY240-10-0320主动齿轮(Mn2.5Z24),驱动齿轮可定制。

推荐减速机和电机功率

推荐减速机:鑫宝VRB-090,减速机速比:5,7 推荐电机功率:0.85KW


结构特点:

1.一体式全封闭斜齿传动结构:更高的防尘性能和运转稳定性,更久的使用寿命和更好的使用体验;

2.全系列通用安装尺寸: RY130. RY160. RY220系列后卡盘通用尺寸,位用户节约床身管理成本;

3.精磨卡盘整体: 卡盘整体作为安装定位基准面,方便用户安装调试;

4.内部前置气缸传达结构:气缸直推,夹紧力随气压变化稳定可靠,为高承载力性能提供基础;

5.卡爪全密封设计:RY130. RY160. RY220系列炮筒后卡盘独有卡爪全密封,减少卡顿可能性,降低人工维护需求。

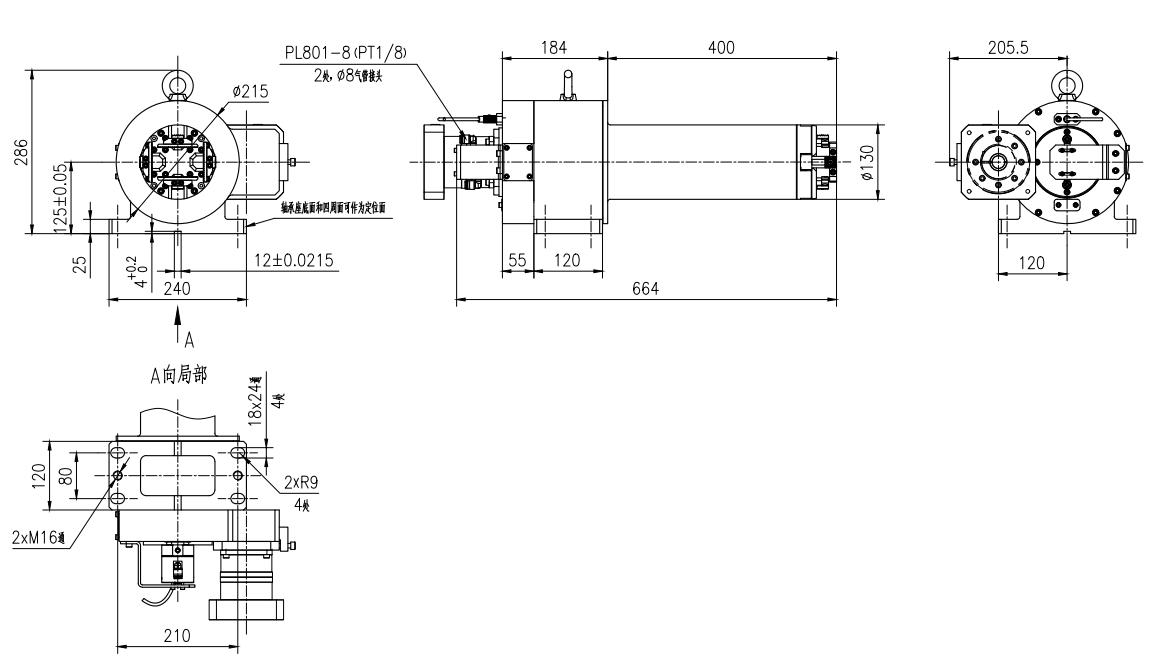

Product Drawings


Product Parameters



规格外径( mm)中心高度 (mm)总重量(Kg)惯量(K g.cm ²)重复定位精度 (mm)回转精度 (mm)
Φ 215125±0.05601500≤0.10≤0.10
RY130-10-00 00单爪行程 ( mm)单爪推力(KN)加工范围(mm)需用压力 (M pa)额定转速 (rpm)防护等级
200.75±10%5-1300.3-0.9150/


                                                                                     可根据管件定制相应的卡爪
选择标准

GB/T3094-2000 冷拔异型钢管 GB/T706-2008 热轧钢

GB/T17395-2008无缝钢管尺寸、形状、重量及允许偏差

卡盘型号RY130后卡
夹持范围

夹块1:内夹55-85mm,外支撑100-130mm;

夹块2:内夹35-65mm;

夹紧块3:内夹5-35mm,外支撑100-130mm; 工字钢槽钢钳口夹紧:内钳65-100mm; (允许承重范围内的规格)

卡爪长度块1长度:70mm; 块2长度:105mm; 块3长度:50mm; 外支撑20mm;
圆管内夹5-85mm,外支撑100-130mm; 个别规格需要定制专用卡爪。
方形管方管最大尺寸为85x85; 其他规格需定制专用卡爪;
矩形管矩形管短边最小长度为5mm,长边最大长度为85mm; 其他规格需定制专用卡爪;
椭圆管/扁平椭圆管短轴最小长度为5mm,椭圆管长轴最大长度为85mm; 其他规格需定制专用卡爪;
 工字钢使用工字钢槽钢钳口可容纳多达 10 号工字钢;
槽钢工字钢槽钢钳口最多可夹持10号槽钢,其中5-6.3号槽钢由夹块2夹持;
等边角钢夹块2:编号3.6-6.3; 夹块3:2-3号; 其他规格需定制专用卡爪;
不等边角钢夹块2:编号5.6/3.6-6.3/4; 夹块3:编号2.5/1.6-3.2/2; 其他规格需定制专用卡爪;
