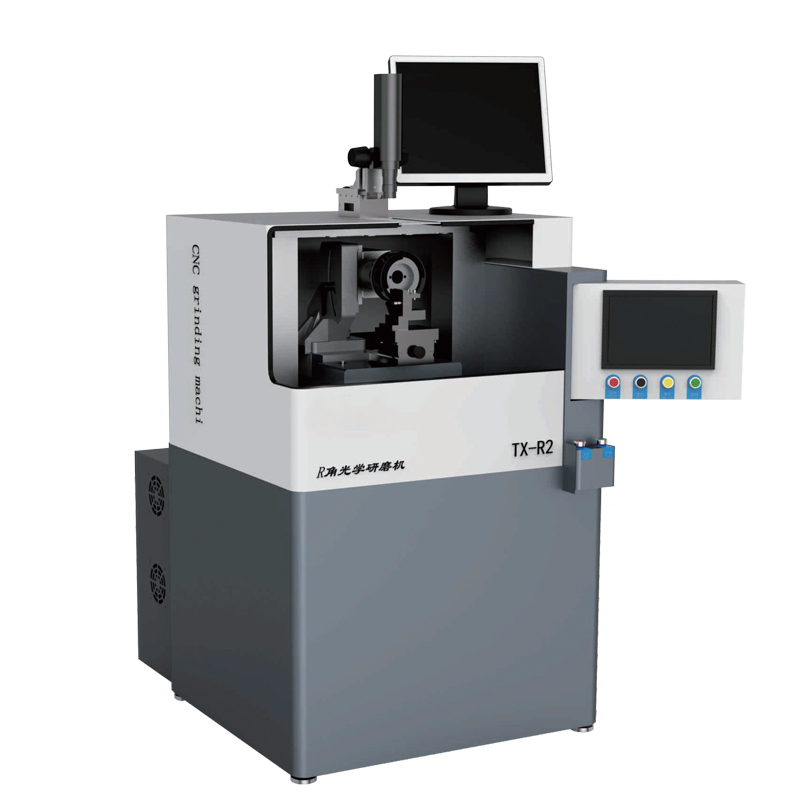

Product Drawings
2.2KW三相电主轴驱动，切削力更强，抖动更小，更静音
自主研发操作系统，专为R角研磨所设计开发，操作便携
日本原装相机结合精密CCD光学系统，实现了线上观察与检测，可磨削最小圆弧半径0.02mm
可多段不同进力量给进研磨
可视化手动对立，自动研磨
像素800W光学放大倍率30-100倍
Product Parameters
| 技术参数： | |
| 设备尺寸: | 860mm*1150mm*1800mm |
| 电压: | 三相 380v 50 ~ 60HZ |
| 电机规格: | 电主轴 |
| 电机功率: | 2.2KW |
| 电机端面直径: | ∅32 / ∅40 (可选) |
| 电机转速: | 3000~10000RPM (可调) |
| 砂轮外径: | ∅ 50 / ∅ 100 |
| 砂轮力度: | #600/#800 |
| 主轴角度: | 0°~25° (可调) |
| 砂轮X轴行程: | 200mm |
| 砂轮X轴重复定位精度: | 0.008 mm |
| 砂轮Y轴行程: | 70mm |
| 砂轮Y轴重复定位精度: | 0.005mm |
| C轴行程 (角度) | 360° (不干涉) |
| C轴定位精度: | 3弧分 |
| 夹具行程: | |
| X 轴 | 最大行程: 30mm |
| Y 轴 | 最大行程: 30mm |
| Z 轴 | 最大行程: 60mm |
| 刀杆规格: | 25*25 (方形), ∅25 (圆形) |
| 成像范围: | R0.05~R2・4 |
| 可磨削范围: | R0~R2.0 (可定做) |
