Product Drawings

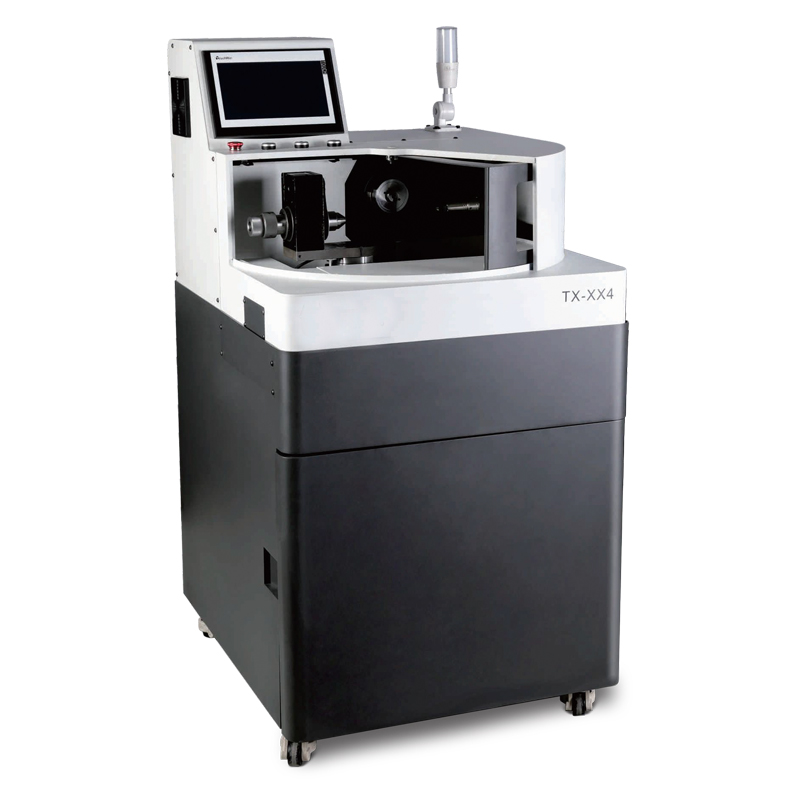

n XX4是一款全自动4轴CNC数控研磨设备，专为刀具再研磨设计研发，可保证刀具研磨精度'提高生产效率，节约使用成本，操作便利。
n 自主研发CNC操作系统，4轴4联动，直观3D操作界面，无需经验即可轻松操作！
n 床身采用优质铸件，经过自然时效处理后更加稳定不易变形。
Product Parameters
| 技术参数： | |
| 300mm | |
| X轴重复定位精度 | 0.005mm |
| Y轴最大行程 | 120mm |
| 0.005mm | |
| C轴最大行程 | 0°-200° |
| C轴重复定位精度 | 0.005° |
| ∞ | |
| A轴重复定位精度 | 0.02° |
| 位置控制 | 闭环歩进电机×4 |
| 驱动方式 | 丝攻直驱（X,Y轴） |
| 减速机直驱（C轴） | |
| 同步带驱动（A轴） | |
| 装夹范围 | ∅ 3 - ∅20mm |
| 刀具装夹长度 | 30-65mm |
| 刀具长度 | 50-200mm |
| 刀具材质 | 硬质合金/高速钢 |
| 检测装置 | 三维检测仪 |
| 开中心方式 | X/R/A型 |
| 电源 | 380V 2.5KW |
| 2.2KW | |
| 转速 | 3000-10000RPM |
| 砂轮线速度 | 36m/s |
| 70*85*140cm | |
| 设备重量 | 260kg |
| 导轨油 | (ISO VG32) |
