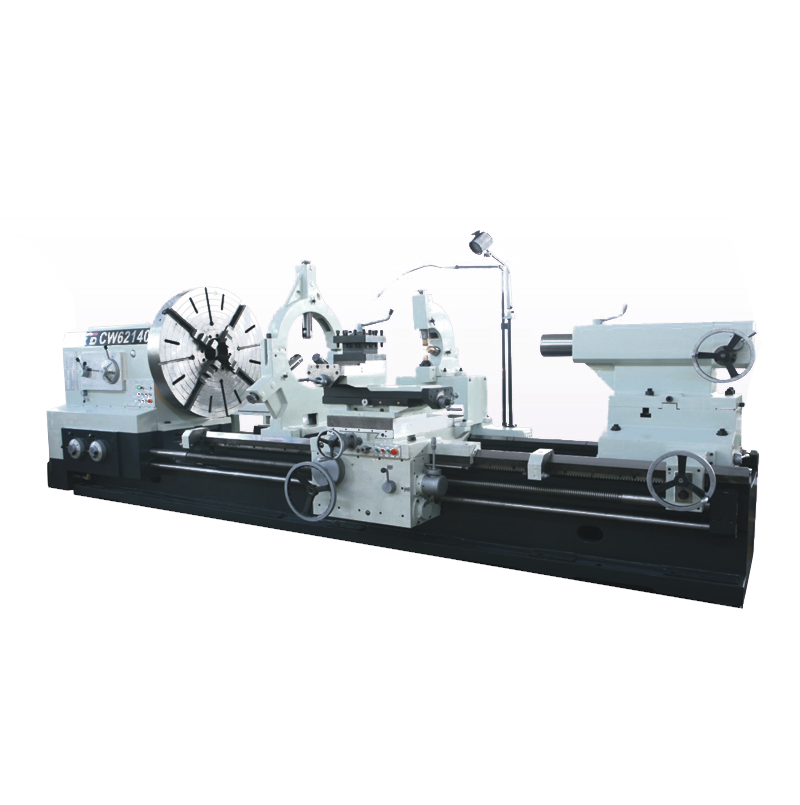

CW61140 普通卧式车床

床身导轨和床头箱齿轮经淬硬和精密磨削，寿命长，噪音低。

主轴系统刚性好，精度高。

溜板箱带快进快退机构。

床头箱用液压离合器机构，起动平稳，制动迅速。

Next Product Inquire Now

Product Parameters

技术参数：
参数			型号	CW61140/CW62140	CW61160A/CW62160
最大回转直径			床身上	∅1400mm	∅1600mm
			刀架上	∅1060mm	∅1260mm
			马鞍槽内（仅62系列）	∅1930mm	∅2110mm
床身宽度				970mm
最大工件长度(两顶尖)				1.5/2/3/4/5/6/8/10/12mm
最大车削长度				1.3/1.8/2.8/3.8/4.8/5.8/7.8/9.8/11.8mm
马鞍槽有效长度				590mm
两顶尖之间最大工件支撑重量				6000kg
主轴		主轴头形式		A2-15
		通孔直径		∅130mm
		锥孔直径和锥度		公制 ∅140 1：20
		转速级数		24(正Normal) 12(反Reverse)
		转速范围		2.5-250r/min
纵向丝杆螺距/直径				12mm/∅70mm
纵、横向进给量种数				97
主轴上每转刀架的进给范围		纵向		0.1-12mm/r
		横向		0.05-6mm/r
		中刀架		0.025-3mm/r
切削螺纹		公制螺纹		1-120mm/45
		英制螺纹		30-1/4T.P.I/42
		径节螺纹		1/2-60D.P/42
		模数螺纹		0.5-60M.P/46
快速移动距离		纵向		3740mm/min
		横向		1870mm/min
尾座套筒		外径		∅160mm
		内孔锥度		Metric ∅80
		最大行程		300mm
主轴中心至刀具支承面的距离				51mm
小刀架最大行程				400mm
中刀架最大回转角度				±90°
横溜板最大移动距离				840mm	900mm
车刀刀杆最大尺寸（宽×高）				50×50m		注：●可选配
主电动机功率				22KW
刀架快速移动电机功率				1.5KW
冷却泵功率				0.25W
3米机床外形尺寸（长×宽×高）				6100×2080×2130mm	6100×2130×2300mm
3米机床净重				14100kg	15100kg
选配	中心架			●	●	○不可选配
	跟刀架			●	●
	三防	卡盘防护		○	○
		刀架防护
		丝杆防护
注：机床净重随长度每增加（或减少）1m，重量约增加（或减少）1300kg
以上参数仅供参考，随产品发展的需要进行设计更改，更改后恕不另行通知。
