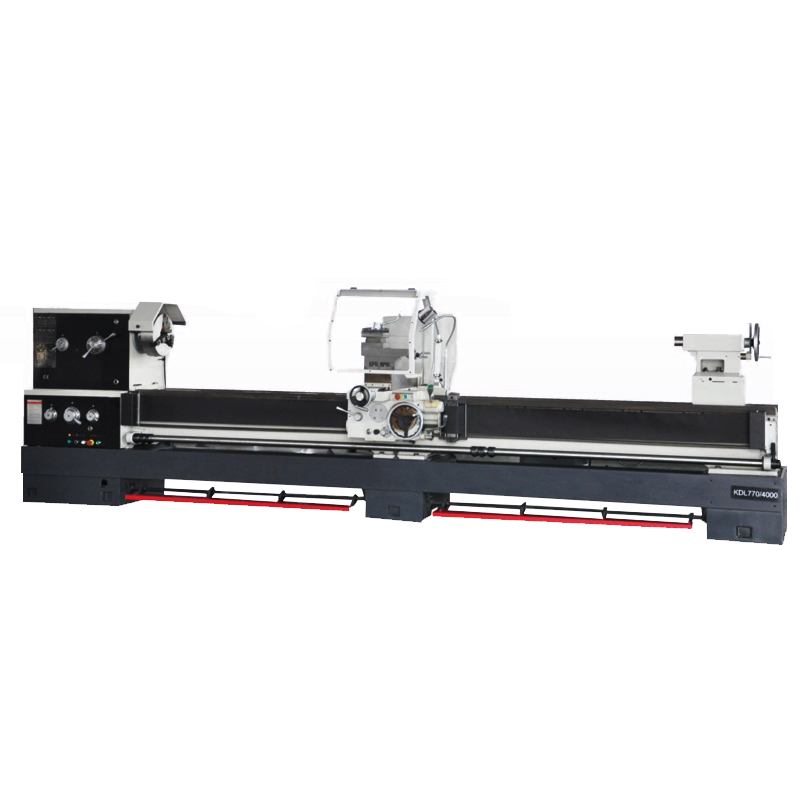

床身导轨经超音频淬火侯精磨，寿命长。齿轮经精密磨削，整机噪音低。
主轴通孔∅105MM,主轴系统刚性好，精度高。
无需调换挂轮能车削公制、英制、模数、径节共150种螺纹，通过调换挂轮，还能车削多种螺纹。
设有全长定程装备，安全可靠。
Product Parameters
| 技术参数： | |||||
| 参数 | 型号 | KDL770 | |||
| 最大回转直径 | 床身上 | ∅770mm | |||
| 刀架上 | ∅575mm | ||||
| 马鞍槽内 | ∅1050mm | ||||
| 床身宽度 | 405mm | ||||
| 最大工件长度 | 3000mm | ||||
| 最大车削长度 | 2950mm | ||||
| 主轴 | 主轴头形式 | D8 | |||
| 通孔直径 | ∅105mm | ||||
| 内孔锥度 | ∅113 1：20 | ||||
| 转速级数 | 24 Steps | ||||
| 转速范围 | 6-1120r/min | ||||
| 切削螺纹 | 公制 范围/种数 | 1-224mm/46 | |||
| 英制 范围/种数 | 28-1/8T.P.I/44 | ||||
| 径节 范围/种数 | 56-1/4D.P/45 | ||||
| 模数 范围/种数 | 0.5-112M.P/42 | ||||
| 进给量 | 纵向 | 0.063-2.52mm/r | |||
| 横向 | 0.027-1.07mm/r | ||||
| 尾座套筒 | 外径 | ∅75mm | |||
| 内孔锥度 | M.T.No.5 | ||||
| 最大行程 | 150mm | ||||
| 小刀架最大移动距离 | 145 | ||||
| 横溜板最大移动距离 | 430mm | ||||
| 车刀刀杆最大尺寸（宽×高） | 25×25mm | ||||
| 主电动机功率（双速） | 7.5KW | 注：●可选配 | |||
| 外形尺寸（长×宽×高） | 4500×1100×1540mm | ||||
| 净重量 | 4000kg | ||||
| 选 配 | 中心架 | ● | |||
| 跟刀架 | ● | ○不可选配 | |||
| 三防 | 卡盘防护 | ● | |||
| 刀架防护 | |||||
| 丝杆防护 | |||||
| 注：以上参数可以按客户的需求进行更改设计。 | |||||
| 以上参数仅供参考，随产品发展的需要进行设计更改，更改后恕不另行通知。 | |||||
