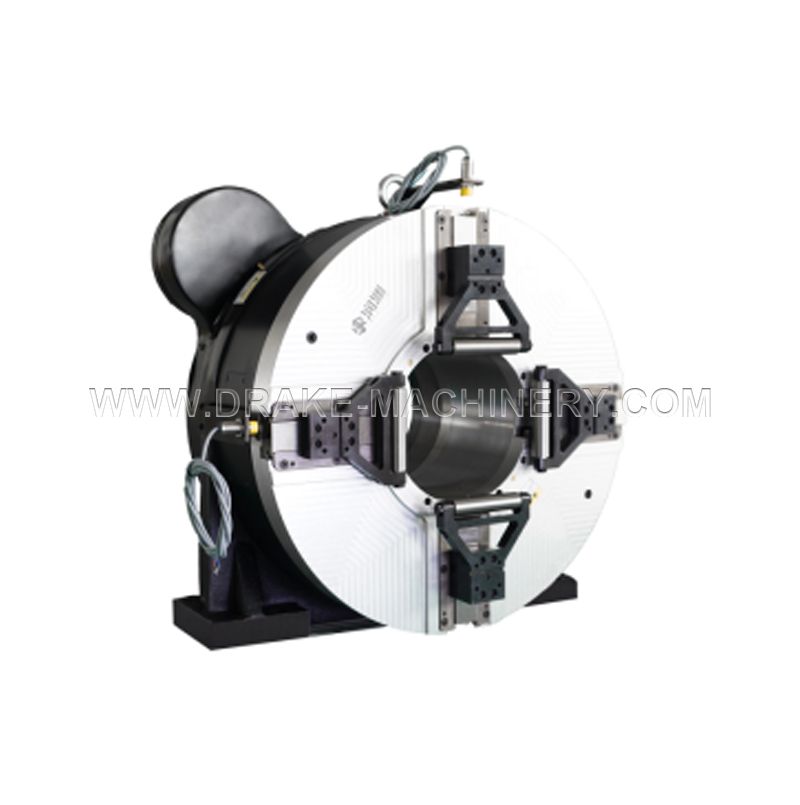

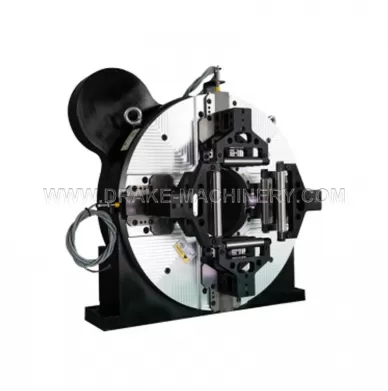

RY220 前卡

可选卡盘爪

(1)标准爪;(2)工字钢和槽钢爪;(3)双辊爪;

(2)爪夹持范围:10-220mm;


推荐装备

从动齿轮:RY240-00-0260从动齿轮(Mn3Z180)

驱动齿轮:RY240-00-0250驱动齿轮(Mn3Z45),驱动齿轮可定制。

推荐减速机和电机功率

推荐减速机:鑫宝VRB-115减速机速比:7

推荐电机功率:2.9KW(如果经常夹持大口径管材,重量250Kg以上,建议电机功率为4.4kw)


结构特点:

1.一体式全封闭斜齿传动结构:更高的防尘性能和运转稳定性,更久的使用寿命和更好的使用体验;

2.便捷的同心度调试锁紧组件:让终端用户也能轻松校正整机回转同心度,更强的整机精度稳定性;

3.标配卡爪张开到位感应检测:短尾料切割模式更安全,实现自动短尾料切割,降低整机碰撞风险;

4.铝制本体表面氧化工艺处理:更好的耐污能力和更低的转动惯量。

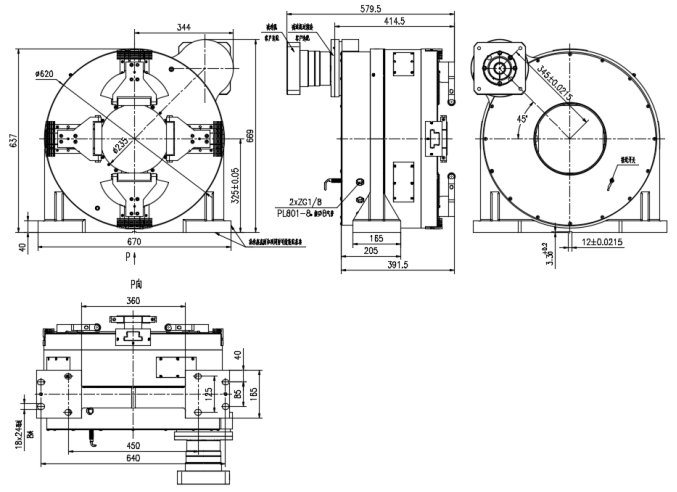

Product Drawings


Product Parameters




                                                               性能参数
规格外径( mm)通孔直径(mm)中心高度 (mm总重量(Kg)惯量(K g.cm ²)重复定位精度 (mm)回转精度 (mm)
Φ620Φ235325±0.05311490000.050.05
RY220-00-0000单爪行程( mm)单爪推力(KN)加工范围(mm)需用压力 (M pa)额定转速 (rpm)保压时间 (h)防护等级
1052.8±10%Φ10-φ2200.3-0.915012/



                               可根据管件定制相应的卡爪
 标准选项GB/T3094-2000冷拔异型钢管GB/T706-2008热轧钢GB/T17395-2008无缝钢管尺寸、形状、重量及允许偏差
卡盘型号RY220前卡
夹紧范围 10-220mm(规格在允许承重范围内)
标准爪辊长度113mm
加长卡爪211mm
圆管10-220mm
方形管外接圆小于220mm方管(最大方管150mm)
矩形管最小短边10mm,外接圆小于220mm矩形管(最大尺寸200*80)
椭圆管/扁平椭圆管短轴至少10mm,长轴小于220mm椭圆管
工字钢带标准卡爪:最多可容纳 10 号工字钢
加长卡爪:可容纳20a号工字钢
槽钢标准卡爪:最大夹持10号槽钢
加长卡爪:最大夹持20号槽钢
等边角钢标准卡爪:最大夹持等边角钢10号
其他规格定制
不等边角钢加长卡爪:最大夹持10/8号不等角钢
